Преимущества модульных этажных устройств

Этажные устройства: удобный вариант электрощита

В настоящее время большинство жилых и административных объектов расходуют достаточно большое количество электроэнергии. Причиной этого является рост числа аппаратуры, электроники и приборов, которые и вызывают повышенный расход. Чтобы учесть все потребности электросети, защитить её от перегрузок и замыканий, а также верно распределить электроэнергию каждому потребителю, применяют распределительные устройства — щитовое оборудование. Пункт распределительный выполняет функции «центра» системы, будь то весь объект или только один этаж.

Сегодня отечественные и зарубежные производители выпускают удобные варианты электрооборудования для обустройства щитков, выполняя их в виде модульных или блочных конструкций. Модульные устройства являются одним из наиболее выгодных вариантов распределительного оборудования.

Этажные модульные устройства

Модульные устройства, которые монтируются на этажах зданий, предназначены для приёма, распределения и учёта электроэнергии, поступающей на объект. Кроме того, специальные защитные устройства обеспечивают защиту от коротких замыканий и перегрузок в сети. Этажные устройства принимают переменный ток напряжением 380 В, преобразуют его в стандартное напряжение 220 В частотой 50 Гц. Помимо силовых линий, модульные этажные устройства служат также местом, пригодным для размещения слаботочных кабельных сетей, таких как:

• телефонная связь;
• телевидение;
• сеть Интернет;
• радиосеть;
• системы охранной и пожарной сигнализации.

Ещё одно преимущество, которым отличается этажный распределительный пункт, — это возможность создания автоматизированной системы контроля учёта электроэнергии.

Для потребителей использование модульного этажного щитка удобнее других вариантов, поскольку опасность случайного поражения током при контакте с открытыми токопроводящими частями минимальна. На входе в каждую квартиру или другое помещение на этаже модульное устройство предусматривает защиту от сверхтоков. Это также позволяет обезопасить потребителей от опасности возгораний, воспламенений проводов, возникающих при перегрузке линий.

Где устанавливаются УЭРМ?
Модульные устройства и схожие с ними комплектацией и функциями блочные устройства УЭРБ устанавливаются обычно на жилых, общественных и коммунально-бытовых объектах. В соответствии с техническими характеристиками устройства, его не следует эксплуатировать в помещениях с агрессивной, взрывоопасной средой, а также при температурах ниже +5 и выше +40 °C. Устанавливать щиток необходимо в местах, которые защищены от попадания воды, радиации, а также защищены от воздействий — ударов или тряски.

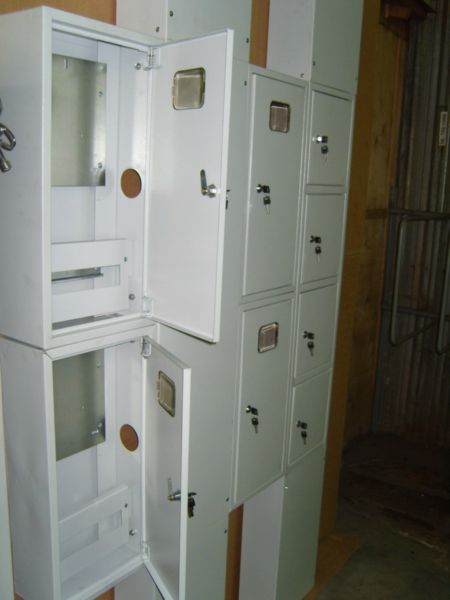

Само устройство выглядит, как сборная конструкция из отдельных элементов, каждый из которых имеет защитный металлический корпус. В зависимости от проектных характеристик, модификации щитков могут иметь правое и левое расположение коробов сигнализации и связи. Для прокладки силовых кабелей и сигнализации в ряде случаев используются отдельно стоящие короба КСС и КЭТ. Стандартное положение УЭРМ — вертикальное. Данное устройство имеет потребляемую мощность до 11 кВт при однофазном вводе на одну квартиру. Трёхфазный ввод увеличивает данный параметр до 32 кВт.

Преимущества установки этажных модульных устройств

Использование модульных устройств на этажах имеет ряд преимуществ в сравнении с устаревшими видами щитового оборудования:

• металлический корпус устройства покрывается порошковой краской, что повышает стойкость к механическим воздействиям;
• магистральные линии к каждому помещению могут вестись без прокладывания каналов в стенах;
• каждый потребитель из числа квартир многоквартирного дома имеет собственный запираемый отсек с расположенной внутри аппаратурой;
• силовые и слаботочные линии ведутся по отдельным каналам;
• сдвижные части коробов, расположенные вверху и внизу конструкций позволяют выравнивать высоту устройства, подгоняя его вплотную к потолку или полу.

В зависимости от потребностей конкретного объекта производители могут изготавливать определённые модификации этажных распределительных устройств с разным числом модулей.
