Как сделать самодельный листогибочный станок

Странно, что такой незаменимый инструмент как листогибочный станок, является таким нераспространенным среди самодельщиков. Являясь даже неумелым мастером, вы всегда сможете безупречно сделать многие изделия и действия, каким-то образом связанные с гибкой листового металла. Вы всегда без каких-либо усилий сможете изогнуть необходимую деталь под нужным и точным углом, при этом получив на выходе полное отсутствие деформации в отгибаемой части и плоскостности полученного изделия.

Именно поэтому вы сделали правильный выбор, что заинтересовались информацией о самодельном листогибочном станке. С ним вы всегда сможете наладить небольшое производство различных товаров и получать на выходе прекрасный товарный вид изделий.
В принципе, никаких сложных элементов в этом станке вы не найдете. Среди основных:

— основание для станка;
— прижим;
— обжимной пуансон с рычагом-ручкой и двумя струбцинами для закрепления изделий к столешнице верстака.

Для соединения всех запчастей, пожалуй, не обойтись без сварочного оборудования. Ко всему прочему, понадобятся:

— кусок швеллера;
— уголки (с отсутствием деформаций).

Итак, как же собирается самодельный листогибочный станок?

Швеллер пригодится нам в качестве основания и должен быть длинной непринципиальной, но не более полуметра. Уголок будет полезен в качестве прижима, и именно он обеспечит нам возможность гибки на угол в более 90 градусов, что, например, необходимо при соединении листов в фальц. Чтобы прижим был достаточно жестким, используйте уголки с толщиной стали в 5мм. Именно во множественном числе, потому что уголок нужно разрезать на основную часть и приваренные к нему усилительные элементы.

Обязательно обработайте напильником или зафрезируйте края полок уголка, которые будут соприкасаться непосредственно с изделием. В итоге, край должен быть гладким и параллелен основанию. В каждом из уголков посредине их полки необходимо сделать отверстие диаметром в 8мм.

Чтобы изготовить обжимной пуансон нам также понадобиться все тот же уголок, и он должен быть короче прижима на 10мм. Затем приварим к пуансону рычаг-ручку, в виде арматуры диаметром в 15мм и согнутой в скобу.

Далее необходимо выпилить щечки из стального листа (толщина 5мм) и просверлить в них по одному отверстию диаметром в 10мм. Возле торцов полученного пуансона (уголка) необходимо снять фаски с ребра на длину 30мм и глубиной 5мм, которые затем послужат основанием для крепления стальных осей из арматуры.

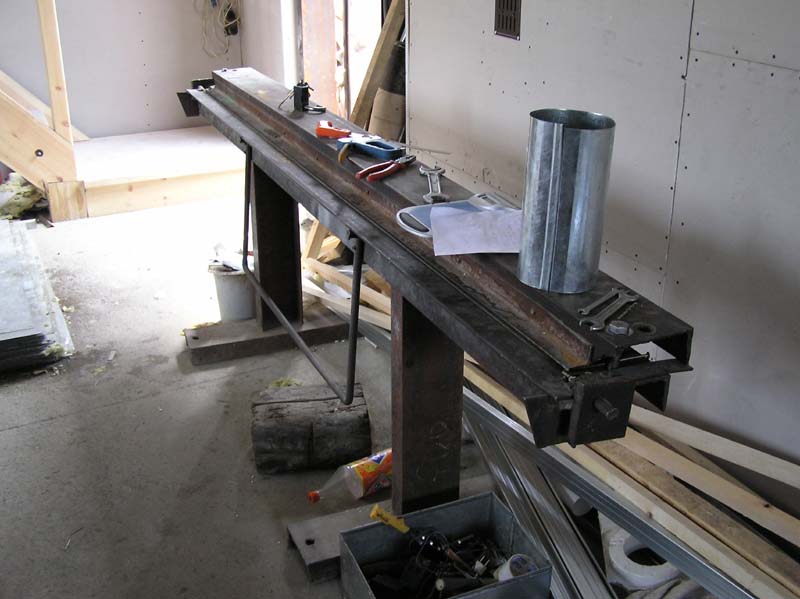

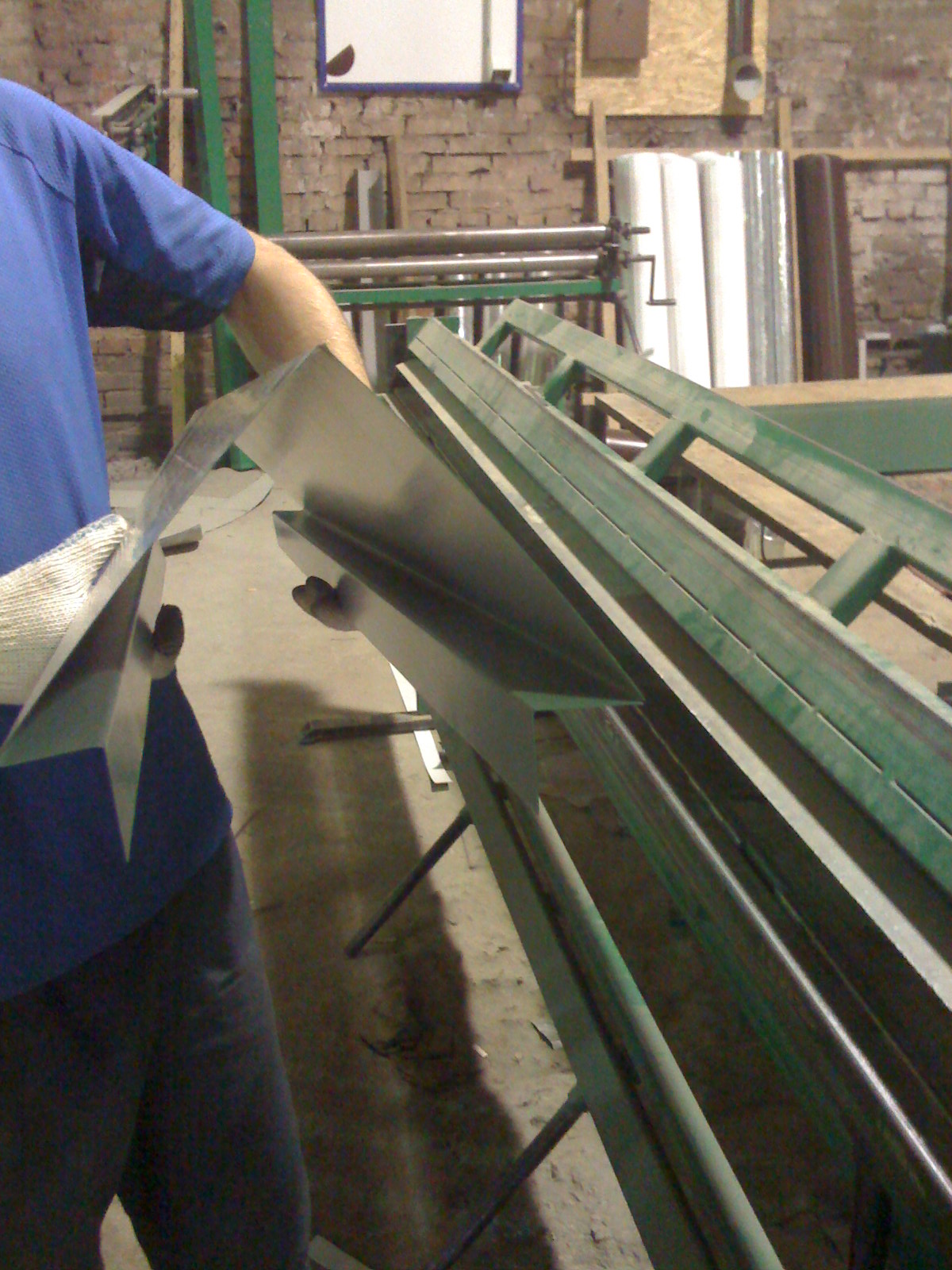

Самодельный листогиб:
