Изготавливаем самодельный электролобзик

Рассмотрим вариант изготовления электролобзика, приводом которому будет служить компрессор от холодильника. Берете его и разрезаете корпус, где отсутствуют выводы обмотки. Делается это слесарной ножовкой, отступив 20 мм от края. Эти вырезы должны иметь размер 60 на 50 мм. Назначение первого — обеспечение доступа к головке в цилиндре, а второго — монтаж масленки с обратной стороны. После этого разбираем верхнюю часть компрессора. Головка нам еще пригодиться. Теперь запускаем электромотор, который запуститься, если не заклинен.

Если же он заклинен, то проделываем следующую процедуру. Нарезаем резьбу М8 с торца коленвала, завинчиваем болт и проворачиваем вал вручную. Когда поршень начнет двигаться — запускаем электромотор с помощью пускового реле.

Самодельный электролобзик — изготовление:

Теперь можно приступать к изготовлению элементов самодельного лобзика. Начнем с патрона, который закрепит пилку. Для этого с торца поршня компрессора нарезаем резьбу М8 и ввинчиваем патрон с шайбой, пружиной и контргайкой. Далее вытачиваем опорно-направляющий ролик для нашей пилки. Чтобы его установить, необходимо сделать угольники зеркально симметричные. После этого от трубки отпиливаем 4 втулки. Они будут опорами для установки на плиту угольников. Плита же будет из головки компрессорного цилиндра. В ее центре сверлим отверстие 10 мм в диаметре.

Производим сборку на четырех болтах М6 длиной 50 мм. Они должны заходить в четыре штатных отверстия компрессора. Из полотна ножовки делаем пилку или же используем стандартную. Она должна зажиматься в патроне между сухарями, с помощью 3 установочных винтов М6. Один из них упирается в прорезь, обеспечивая этим надежность ее крепления. Его торец необходимо обработать на конус с углом 90 градусов. Под угольники подкладываем кожу или другой плотный материал. Он защитит подвижные узлы от опилок. А для изменения системы смазки подшипников электрического мотора с компрессором, необходимо маслозаборник заменить обыкновенной масленкой. Также для нее нужно сделать фланец.

Для масляной емкости используется компрессорный глушитель. После этого фланец и масленка должны соединиться трубкой с помощью пайки. При собирании под фланец также необходимо установить прокладку. Механизм будет смазываться таким образом: ротационный насос всасывает масло через трубку из масленки во все входные каналы, находящиеся в корпусе и распределяет по каждому отдельному узлу штатной системы смазки.

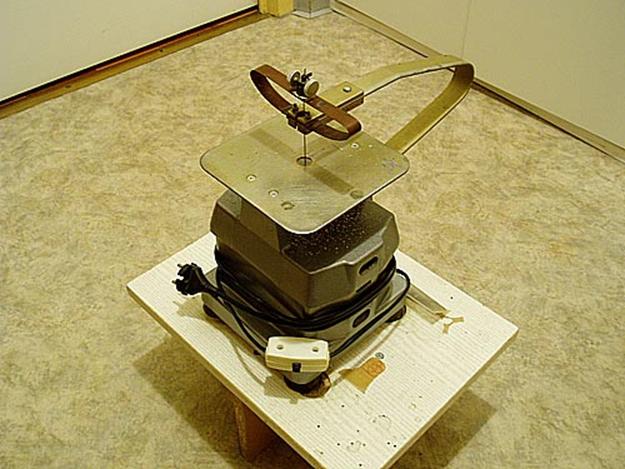

Самодельный электролобзик:
